INTEGRATED SERVO MOTOR · 一体化伺服电机
DM-M080 一体机
750 W · 72 V · 175 mm 短机身 · 低温型 -45 ℃
750 W72 VEtherCAT低温 -45 ℃
DM-M080 是 80# 法兰的 750 W 一体机，机身只有 175 mm：72 V 母线、3000 rpm，额定 2.39 N·m、峰值 5.98 N·m，驱动器直接做进电机尾部，柜内不必再单独留驱动位。轴伸 Ø19 × 35 mm 带 C 型平键，反馈为 17 bit 多圈磁编码器。工作温度下探到 -45 ℃，用于寒区、车载与空间受限的一体化装配场合。
- 低温型：-45 ℃ 下可正常起动与运行，面向寒区与极端环境工况
- 机身只有 175 mm、80# 方法兰，塞得进空间紧张的装配位
- 驱动器内置，柜内不再单独留驱动位，接线只剩电源、EtherCAT 与 IO
- 72 V 母线 + 3000 rpm，额定 2.39 N·m、峰值 5.98 N·m
- 17 bit 多圈磁编码器反馈，省掉一套外置反馈线
- EtherCAT IN / OUT 双口，多轴串接的线走得更短
技术参数
- 完整型号DM-M080-R75G3031-D4NK-C68
- 法兰规格80#（方形法兰 □81 mm）
- 额定功率750 W
- 额定电压72 VDC
- 额定转速3000 rpm
- 最高转速3100 rpm
- 额定电流13.2 ±10% Arms
- 峰值电流33 ±10% Arms
- 额定扭矩2.39 N·m
- 峰值扭矩5.98 N·m
- 线反电势11.2 ±10% V/Krpm
- 扭矩系数0.18 ±10% N·m/Arms
- 转子惯量1.3 ±10% kg·cm²
- 反馈元件17 bit 多圈磁编码器
- 电机极数10 极（5 对）
- 机身长度175 mm
- 轴伸尺寸Ø19（0 / -0.013）× 35 mm，轴台 Ø70，C 型平键 6×6×25
- 安装孔位4-Ø6.5 通孔 · M6 深 12 · 分布圆 Ø90 mm
- 通讯接口EtherCAT IN / OUT 各一路 + RS232 调试口 + IO
- 驱动器位置内置，与电机之间设隔热用环氧板
- 工作温度-45 ~ +40 ℃（不结冰）
- 储存温度-40 ~ +85 ℃
- 环境湿度20 ~ 80 %RH（不结露）
- 保护等级IP54（不含出轴与插头）
应用场景
寒区与高海拔户外装备低温环境试验设备车载与移动平台柜内空间受限的一体化设备

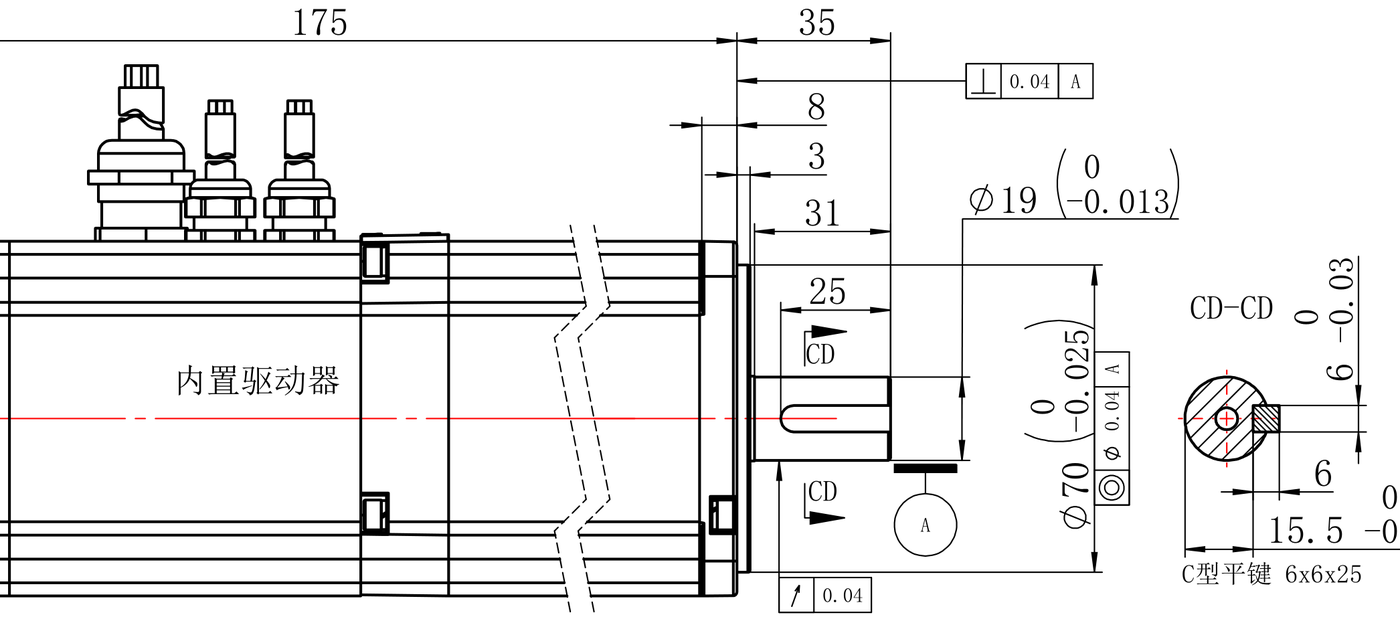

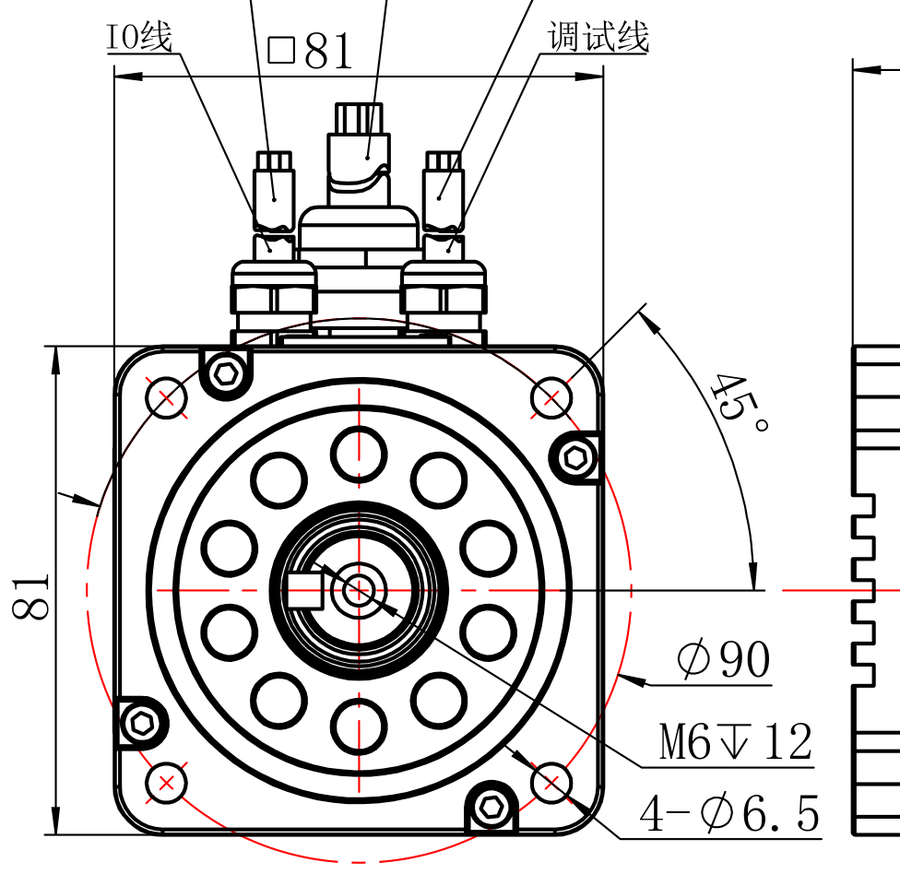

外形尺寸

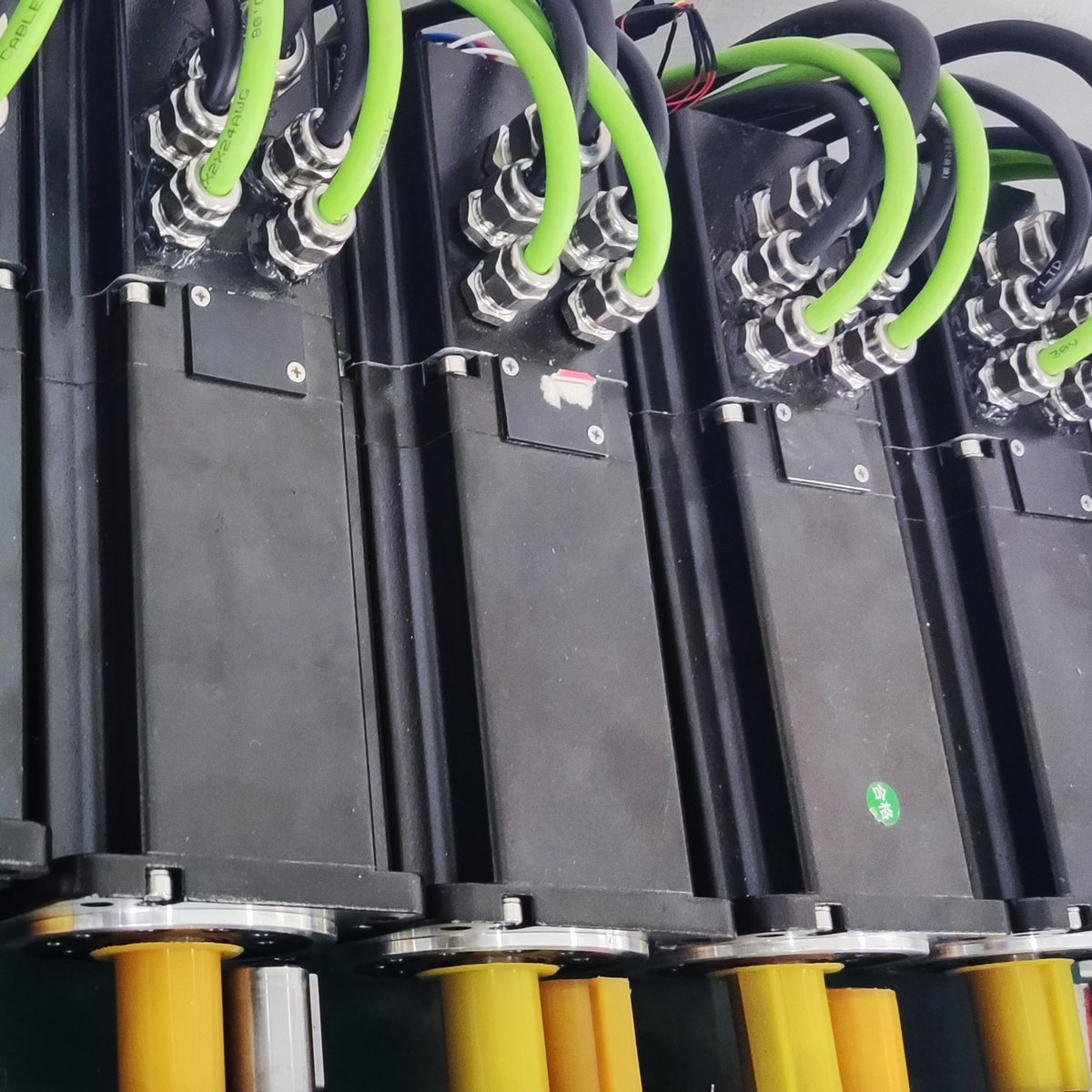

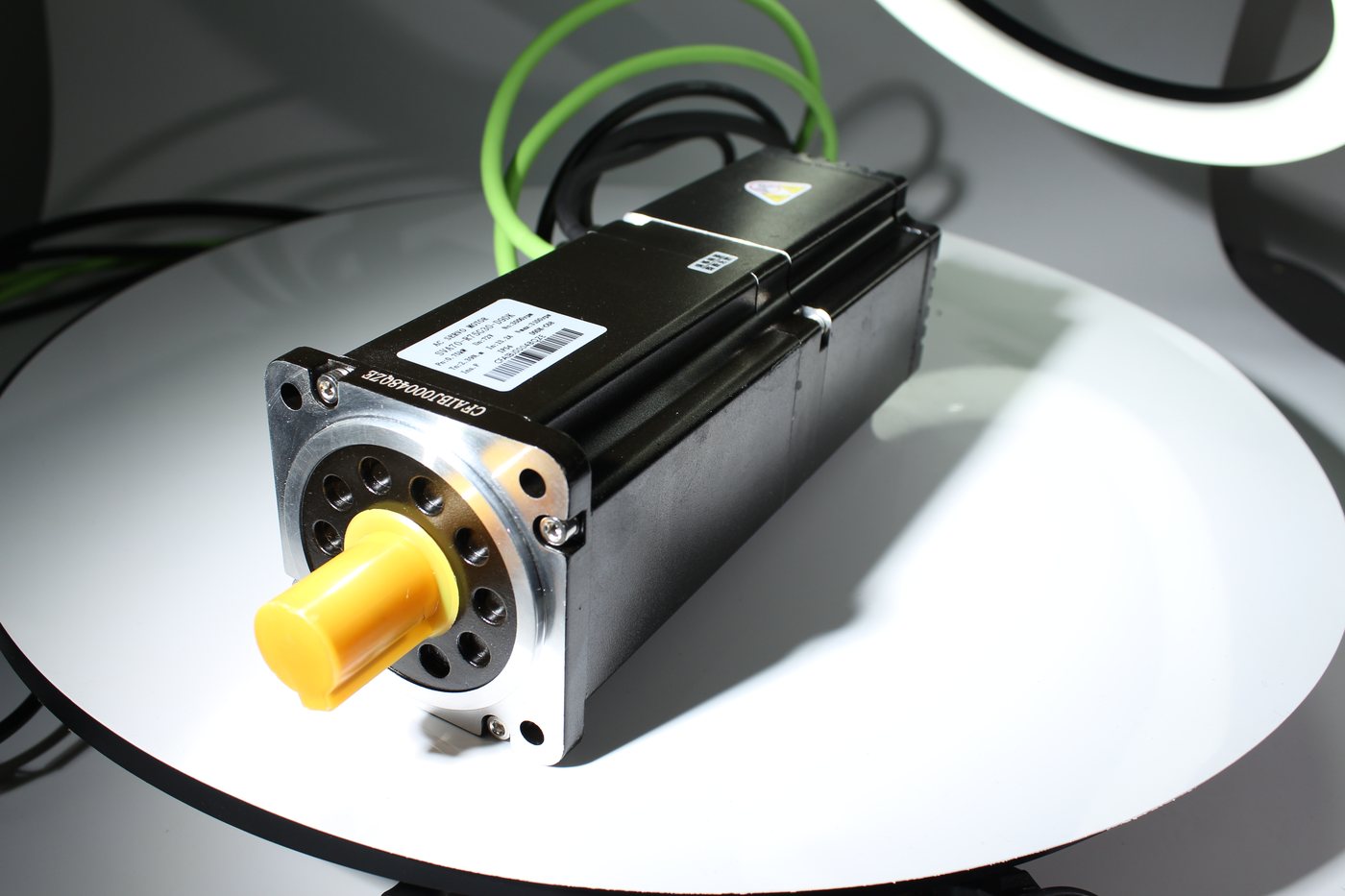

产品图集
