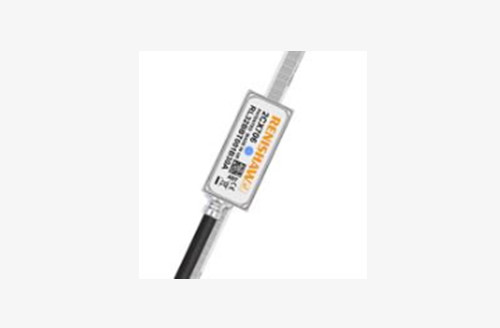

配有RKLA30直线和圆弧栅尺的RESOLUTE™绝对式光栅系统
特性
- 串行接口：BiSS® C、FANUC、Mitsubishi、Panasonic、Siemens DRIVE-CLiQ®、Yaskawa
- 读数头尺寸：36 x 16.5 x 17.2 mm
- 100 m/s时分辨率达1 nm
- 20 °C时精度为±5 µm/m
- 提供侧面电缆出口型号
- 高级诊断工具选件
优点
- 栅尺细窄，宽度仅为6 mm，适合狭小空间应用
- 适合圆弧测量
- 优异的运动控制性能
- 抗污能力强
- RMS抖动低于10 nm，提高了位置控制稳定性
- ±40 nm电子细分误差，可实现稳定的速度控制
技术规格
测量标准
背面自带不干胶带的细窄不锈钢钢带栅尺，可直接安装至基体适合圆弧应用（圆弧最小半径：50 mm*）
读数头尺寸 (LxWxH)
36 mm x 16.5 mm x 17.2 mm
栅距
标称30 µm
20 °C时的热膨胀系数
10.1 ±0.2 μm/m/°C
20 °C时的精度等级
±5 μm/m
栅尺长度
最长21 m
最高速度
（详见规格手册）最高可达100 m/s
串行接口
BiSS C、FANUC、Mitsubishi、Panasonic、Siemens DRIVE-CLiQ、Yaskawa
分辨率
BiSS C：50 nm、5 nm和1 nmFANUC、Mitsubishi、Siemens DRIVE-CLiQ和Yaskawa：50 nm和1 nmPanasonic：100 nm、50 nm和1 nm
电子细分误差 (SDE)
±40 nm
电气连接
电缆长度长达10 m，采用D型连接器（9针或15针），散线，FANUC兼容连接器，LEMO以及M12
电源
5 V ±10%，5 V时最大为250 mA（带终端）
振动（工作）
55 Hz至2000 Hz时，最大振动为300 m/s2
冲击（非工作）
1000 m/s2，6 ms，½正弦
工作温度
0 °C至+80 °C
防护等级
IP64
